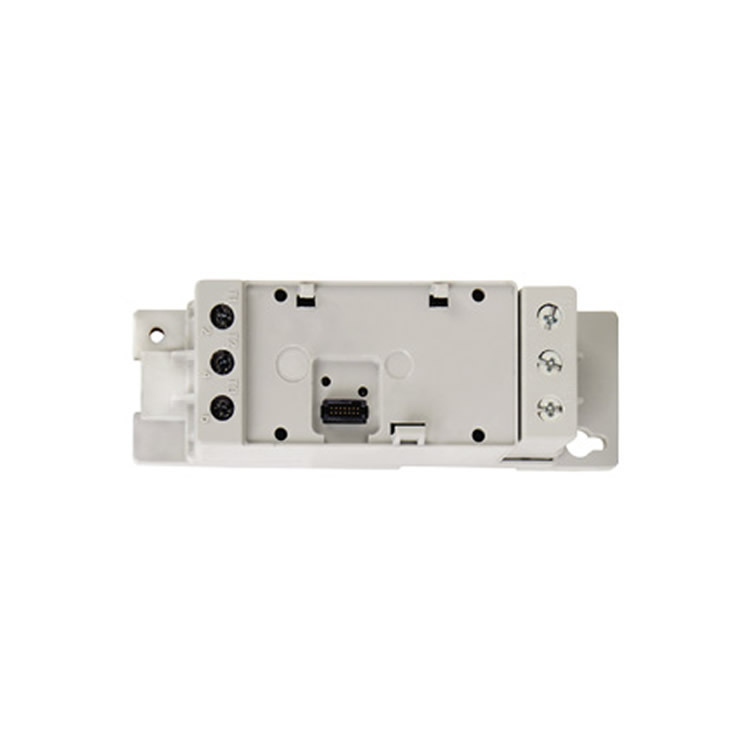

Sprecher+Schuh過載繼電器CEP9-ESM-I-7T-100

1. 基礎信息

? 型號：CEP9-ESM-I-7T-100

? 類型：電流檢測模塊（僅電流傳感）

? 安裝方式：DIN導軌或面板安裝

? 適用場景：工業電機保護系統

2. 電氣參數

? 電流檢測范圍：10–100 A

? 適用接觸器：CA7-60...97 系列

? 連接端子：

  ? 電源側：L1/L2/L3

  ? 負載側：T1/T2/T3

? 絕緣電壓：600V AC

? 工作電壓：兼容標準工業電壓（詳見接觸器規格）

3. 機械與安裝

? 扭矩要求：

  ? 電源端子：4 N·m（100A模塊）

  ? 控制端子：0.45 N·m

? 導線規格：

  ? 單芯線：2.5–25 mm2（硬線）

  ? 多芯線：6–16 mm2（需壓接端子）

? 防護等級：IP20（僅限柜內安裝）

4. 環境適應性

? 工作溫度：-40°C 至 +85°C

? 存儲溫度：-20°C 至 +55°C

? 濕度：5–95% 非冷凝

? 抗振動：2.5G（運行中）/5G（非運行）

? 抗沖擊：30G（符合 IEC 68-2-27）

5. 兼容性與擴展

? 配套接觸器：CA7-60...97（60–97A）

? 可擴展模塊：

  ? I/O擴展模塊（如 CEP9-EXP-DIO 系列）

  ? 通信模塊（如 EtherNet/IP CEP9-ECM-ETR）

? 接地保護：需外接零序電流互感器（≤1.0A檢測）

6. 關鍵特性

? 熱模型計算：實時監測電機熱容量利用率（%TCU）

? 故障預警：可配置過載、欠載、相不平衡報警

? 數據監測：支持相位電流、平均電流、接地故障電流遠程讀取

? 重置模式：手動/自動復位（1–100% TCU可調）
