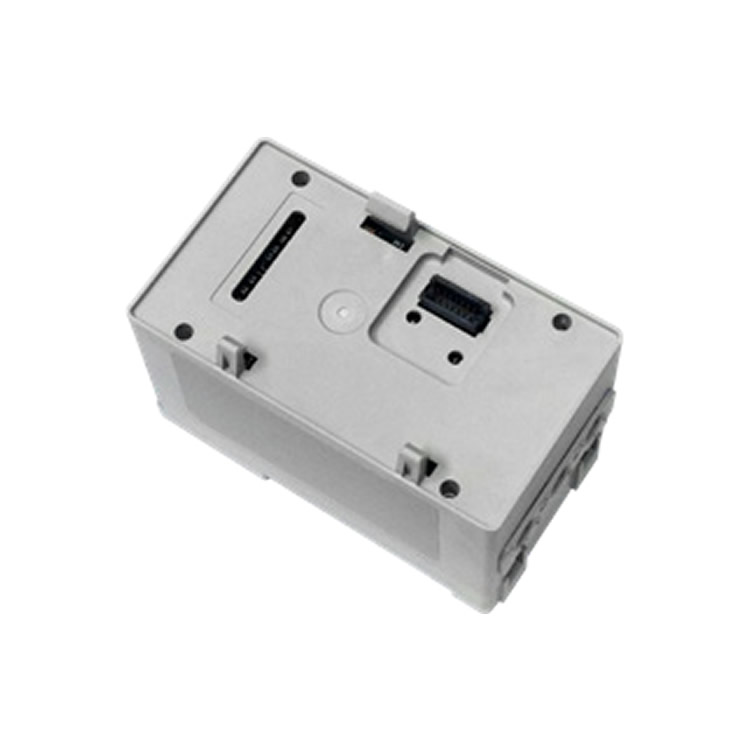

Sprecher+Schuh過載繼電器CEP9-ESM-I-P-30

? 型號：CEP9-ESM-I-P-30

? 類型：電流感應模塊（直通式 DIN 導軌安裝）

? 適用接觸器：CA7 系列（9~23A 規格）

? 電流范圍：0.5~30 A

? 安裝方式：DIN 導軌直通式（Pass-thru）

? 目錄號：CEP9-ESM-I-P-30

電氣規格

端子與連接

? 端子類型：螺絲端子

? 扭矩要求：

  ? 單股/實心線：22 lb-in (2.5 N·m)

  ? 多股/柔性線（帶端子）：30 lb-in (3.4 N·m)

? 兼容線徑：

  ? 美標 (AWG)：#14~6（單股），#10~6（多股）

  ? 公制：2.5~16 mm2（單股），6~10 mm2（多股帶端子）

保護特性

? 接地故障檢測：

  ? 支持零序電流檢測（20 mA~5.0 A 可調）

  ? 注：電流＞200A 或檢測＜1.0A 時需外接電流互感器

? 相位丟失保護：可配置延時（0.1~25.0 秒）

? 過載保護：基于真實 RMS 電流測量的熱模型（%TCU 監測）

環境適應性

? 工作溫度：-40°C ~ +85°C

? 存儲溫度：-20°C ~ +55°C

? 防護等級：IP20（防塵但不防水）

? 抗振動：2.5G（運行中），5G（非運行）

? 抗沖擊：30G（符合 IEC 68-2-27）

? 濕度范圍：5%~95%（非冷凝）
