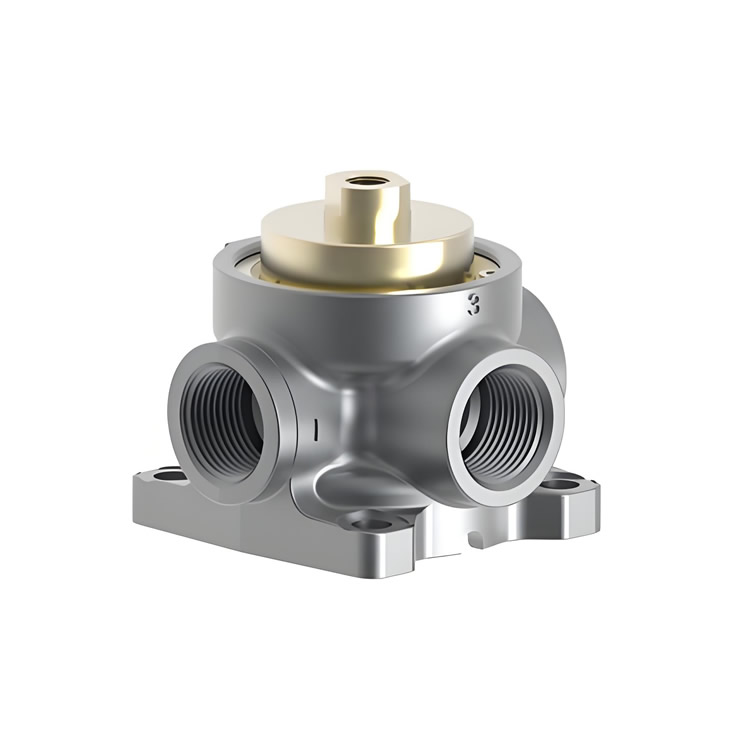

隔膜提升閥空氣先導閥
型號:590AB310
590A 系列 3/4 管空氣先導閥采用經典的漢弗萊隔膜提升閥原理。不平衡的空氣彈簧復位設計確保了可靠的移位和氣密密封,無論是驅動還是非驅動。緊湊的設計允許近距離安裝到工作中,并實現快速循環/快速排氣。堅固的 2 通或 3 通閥提供常閉、標準或可選黃銅閥體結構(用于替代介質)。
媒體 空氣、惰性氣體、溫和液體
閥門功能 單導頻,常閉
管道類型 內聯,直接管道
端口尺寸 3/4 NPT (先導端口: 1/8 NPSF)
端口數量 3個端口
職位數量 2個職位
尺寸 (in) HxWxD 3.12x4x3.53
包括的選項 先導助推器
操作類型 空氣引導
流量-SCFM @ 100 psig 250
流量-LPM @ 6.9 bar 7079
ESEOD (節流孔) - in (mm) 0.490 (12.46)
流量系數 (Cv) 4.33
潤滑 不需要
壓力范圍 (psi) 10-125
閥門壓力為:
推薦先導壓力 (psi):
<= 30 磅/平方英寸 60磅/平方英寸 90磅/平方英寸 120磅/平方英寸
22 34 46 58
運行速度 (循環/分鐘) 600
環境溫度范圍 (? f) 0 ~ 225
潤濕材料 鋁,SST,布納N
重量 (盎司) 25.0
