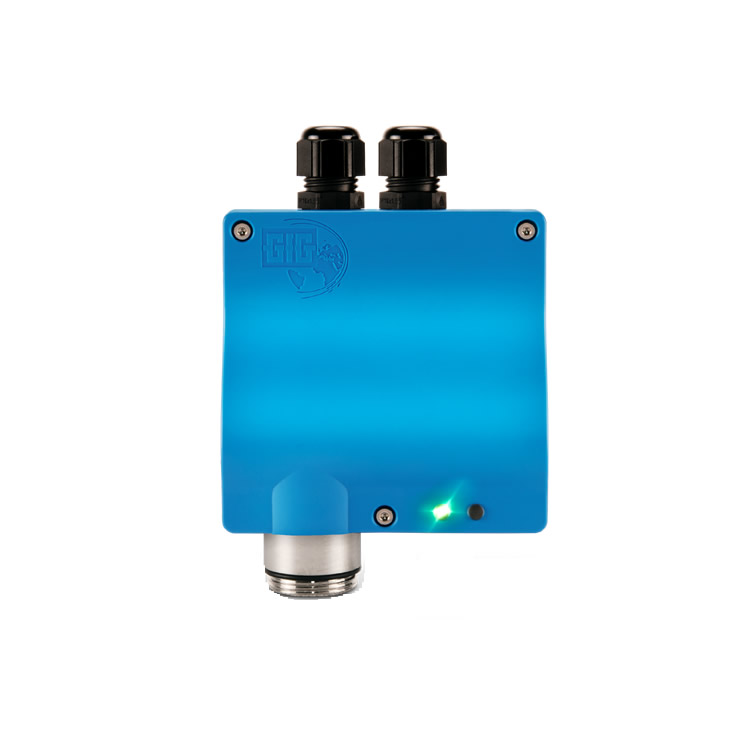

GFG變送器ZD22

產品系列 ZD22 系列氧氣變送器

核心功能 長期監測氧氣 (O?) 濃度

測量原理 氧化鋯 (Zirconium Dioxide, ZD) 電化學氧泵單元 - 對氧氣具有高選擇性，不受環境條件和傳感器毒物影響，響應時間極短。

型號變體 ZD22: 基礎型號，滿足多數應用。ZD22 D: 帶現場數值顯示和聲光報警功能的型號。

二、技術規格詳情

1. 性能與測量參數

參數 規格

測量氣體 氧氣 (O?)

測量范圍 取決于具體傳感器型號

響應時間 (t90) ≤ 5 秒 (取決于傳感器)

傳感器壽命 4 - 5 年

氣體采樣方式 擴散式 (Diffusion) 或 泵吸式 (Gassing)

精度 內置溫度補償，確保最高測量精度

2. 電氣規格

參數 規格

輸出信號 模擬量: 4-20 mA 或 0.2-1 mA (可選)<br>數字量: RS-485 接口, Modbus/RTU 協議

電源供應 12 - 30 V DC

功耗 文檔未明確，但提及有低功耗和高功耗傳感器選項。

3. 機械與物理特性

參數 規格

外殼材質 塑料 (Plastic)

防護等級 IP54 (防塵、防濺水)

尺寸 (寬x高x深) 96 x 141 x 49 mm

重量

安裝方式 壁掛式安裝 (Wall Mounting)
