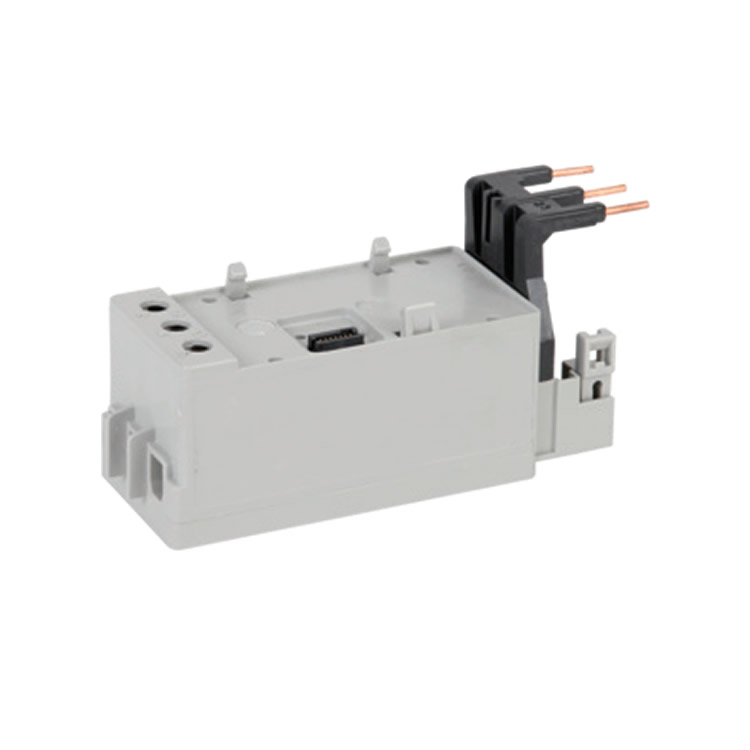

瑞士Sprecher+Schuh過載繼電器CEP9-ESM-IG-23-30

1. 基礎參數

? 型號：CEP9-ESM-IG-23-30

? 適用接觸器：CA7-9...23

? 電流范圍：0.5–30 A

? 功能：集成電流檢測與接地故障（Ground Fault）保護

? 安裝方式：直接安裝在接觸器上（Direct Mount）

2. 接地故障保護

? 檢測方式：零序電流（核心平衡）檢測

? 接地故障設定范圍：

  ? 跳閘/報警電流：20 mA–5.0 A（可調）

? 特殊要求：

  ? 若電流 >200 A 或接地故障電流 <1.0 A，需外接電流互感器（Core Balance CT）。

? 抑制功能：

  ? 當接地故障電流 >6.5 A 時，可啟用跳閘抑制（Trip-Inhibit），避免控制器過載。

3. 電流檢測與保護

? 電流測量：

  ? 支持三相電流真有效值（True RMS）測量。

? 熱模型保護：

  ? 基于電機熱容量利用率（%TCU）計算，跳閘點為 100% TCU。

? 熱記憶功能：

  ? 斷電后仍維持電機熱模型狀態（符合 Class 20 標準）。

4. 安裝與接線

? 端子扭矩：

  ? 單根導線：2.5 N·m（適用 2.5–16 mm2 線徑）

  ? 多根導線：3.4 N·m（適用 6–10 mm2 線徑）

? 接線類型：支持帶冷壓端頭的柔性絞合線、實心線或粗絞線。

? 防護等級：IP20（防塵防手指觸碰）。

5. 環境適應性

? 工作溫度：-40°C 至 +85°C

? 濕度范圍：5–95%（非冷凝）

? 抗振動/沖擊：

  ? 運行中：2.5G（IEC 68-2-6）

  ? 非運行：5G（振動）、30G（沖擊）

6. 擴展功能

? 通信支持：

  ? 可通過 EtherNet/IP 模塊（如 CEP9-ECM-ETR）接入網絡，實時監控電流、%TCU、接地故障電流等數據。

? 診斷信息：

  ? 提供跳閘記錄、預警歷史、運行時間、啟動次數等日志。

CEP9-ESM-IG-23-30 是一款專為 CA7 系列接觸器設計的智能保護模塊，集成高精度電流檢測與可調接地故障保護，適用于需要高可靠性的電機控制場景（如泵、風機等）。其模塊化設計支持快速安裝與網絡集成，顯著提升系統維護效率。
