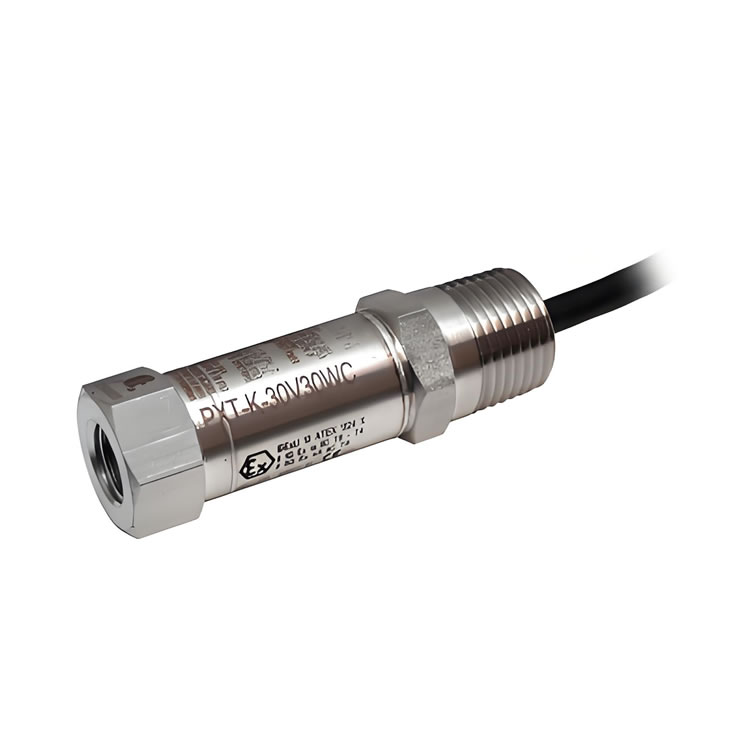

兩線制壓力變送器，帶1/2" NPT螺紋接口和60英寸長電纜（飛線連接）

結構與材料

外殼/接觸介質部件：316L不銹鋼

隔離膜片：激光焊接不銹鋼薄膜

內部填充：硅油傳遞壓力

工藝連接：1/4"-18 NPT母頭，配7/8"（≤2000 psig）或1-3/16"六角螺母（≥3000 psig）

2. 電氣參數

參數 數值/描述

供電電壓 8-30 VDC（典型24 VDC）

輸出信號 4-20 mA（兩線制）

負載特性 需根據負載電阻匹配最小供電電壓（見文檔圖表）

電纜保護 反向極性/短路保護，最高48 VDC

絕緣電阻 >10 MΩ @ 300 VDC

3. 性能參數

參數 數值/描述

壓力范圍 0-15 psig

溫度范圍 -22~176°F（-30~80°C） / 補償范圍：-20~160°F（-29~71°C）

精度 - 基礎精度：±0.25%量程（25°C時）

- 溫漂誤差：±2.5%量程（補償溫度外）

響應時間 <5 ms

抗沖擊/振動 800g（IEC 60068-2-27）/ 20G（IEC 60068-2-6）

4. 環境與防護

參數 數值/描述

防護等級 NEMA 4/IP65或更高

濕度適應性 0-95%非冷凝

安裝方向 全軸向安裝（需垂直于流體方向）

EMC標準 EN 61000-6-2/3、EN 61326-2-3

防爆認證 CSA（Class I/II/III）、ATEX（II 1G/3G）、加拿大認證（OF15236.2）
