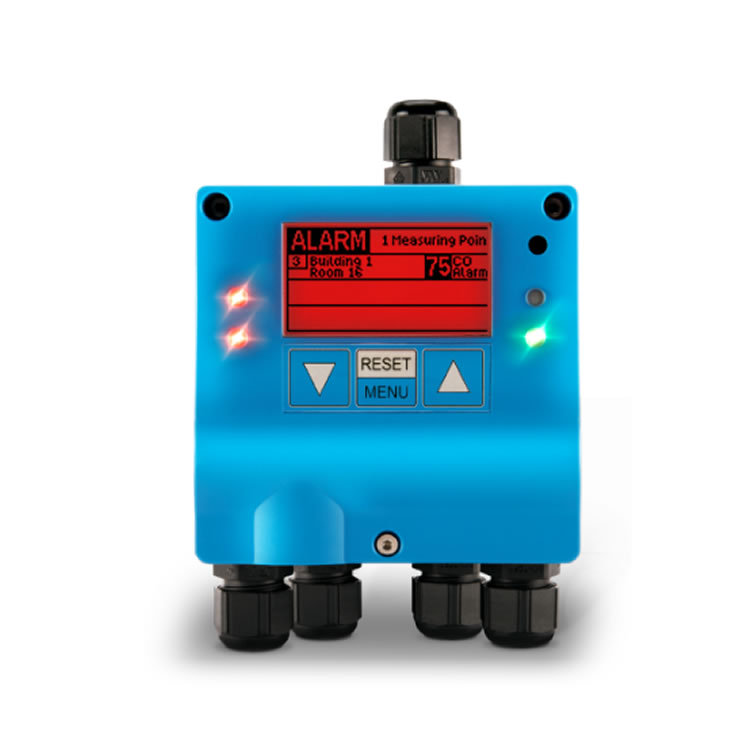

GMA22-MW 技術規格參數

一、顯示與控制元素

顯示器：2.2英寸圖形顯示器

按鈕：3個按鈕

報警器：蜂鳴器，最大100dB(A)，可調

二、環境條件

存儲條件：

僅限室內，海拔≤2000米

溫度：-25...+60°C，濕度：5...95%r.h.（推薦0...+30°C，40...60%r.h.）

操作條件：

溫度：-20...+50°C（無內部電源）；-20...+45°C（有內部電源且輸出電流≤150mA）

濕度：5...95%r.h.

三、電源供應

操作電壓：

內部電源：100-240V AC（50-60Hz）或24V DC（20-30V DC）

外部電源：24V DC（20-30V DC）

功耗：

有發射器：最大25VA（帶發射器），最大20W（帶發射器）

無發射器：最大6VA（無發射器），最大5W（無發射器）

保險絲：

F1：T315mA（可更換，適用于TRM）

F2：250mA（不可更換，GMA內部專用）

四、變送器連接

模擬信號輸入：

輸入范圍：4-20mA或0.2-1mA（4-20mA支持AC/DC）

容差：±0.3%MR（4-20mA）或±1.2%MR（0.2-1mA）

負載：50-100Ω，最大電流70mA（永久）/500mA（臨時）

數字信號：RS485總線（半雙工，最高38400 Baud）

測量處理：

更新時間：1秒

延遲時間：<40秒（可延長）

五、繼電器輸出

觸點類型：

無內部電源：4個SPDT繼電器

有內部電源：3個SPDT繼電器 + 1個NO繼電器

絕緣距離：相鄰繼電器基本絕緣

負載能力：3A/250V AC 或 3A/30V DC

最小切換參數：10mA（電流）、5V（電壓）

六、數據記錄器

可選配：最大2GB microSD卡，FAT16格式

七、外殼防護

防護等級：IP64（IEC 60529）、IK08（IEC 62262）

材料：塑料

尺寸：97×140×50mm（W×H×D）

重量：275g
